오디오 케이블 가이드: XLR, TRS, TS — 스튜디오에서 언제 무엇을 써야 하는가

30만 원짜리 콘덴서 마이크를 사놓고, 서랍 어딘가에 굴러다니던 정체불명의 케이블로 연결한 다음 “왜 녹음이 이상하지?”라고 묻는 분들을 정말 많이 봤습니다. 28년간 오디오 업계에서 일하면서 확실히 깨달은 것이 하나 있습니다 — 케이블은 대부분의 홈 스튜디오가 조용히 무너지는 지점이며, XLR, TRS, TS 세 글자만 이해하면 가장 쉽게 해결할 수 있는 문제이기도 합니다.

이 오디오 케이블 가이드 XLR TRS TS 완벽 정리에서는 각 케이블의 구조, 용도, 밸런스드와 언밸런스드의 차이, 그리고 실전 스튜디오 배선법까지 한 번에 다루겠습니다.

XLR, TRS, TS — 오디오 케이블 3대장 완벽 정리

스튜디오에 있는 모든 케이블의 역할은 하나입니다: A 지점에서 B 지점으로 오디오 신호를 전달하는 것. 차이는 어떻게 전달하느냐에 있으며, 이 차이가 깨끗한 오디오와 잡음 범벅 녹음을 결정합니다.

XLR: 프로페셔널 오디오의 표준

XLR 케이블은 프로 오디오의 워크호스입니다. 둥근 형태의 3핀 커넥터가 특징이며, 꽂으면 ‘딸칵’ 소리와 함께 잠기는 락킹 메커니즘을 가지고 있습니다. 이 잠금 장치는 편의성을 넘어서 — 스테이지 위에서, 또는 중요한 레코딩 세션 중에 케이블이 실수로 빠지는 사고를 방지하는 생명줄입니다.

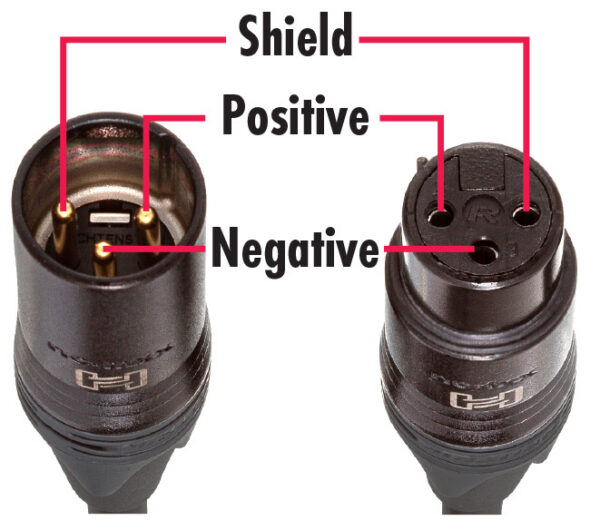

XLR 케이블 내부에는 세 개의 와이어가 있습니다: 핀 1은 그라운드, 핀 2는 핫(양극), 핀 3은 콜드(음극). 이 3선 구조 덕분에 XLR은 밸런스드 케이블입니다. 밸런스드 전송은 커먼 모드 리젝션(common-mode rejection)이라는 물리적 원리로 노이즈를 능동적으로 제거합니다. 케이블에 침입한 전자기 간섭은 핫과 콜드 와이어에 동일하게 영향을 미치는데, 수신 장비에서 콜드 신호의 위상을 뒤집어 핫과 합치면 그 노이즈가 상쇄됩니다. 결과적으로 수백 피트 거리에서도 깨끗한 신호를 유지할 수 있습니다.

XLR을 사용해야 하는 경우:

• 마이크 연결 (다이내믹, 콘덴서, 리본) — 이건 협상의 여지가 없습니다
• 인터페이스와 모니터 모두 XLR I/O가 있을 때의 스튜디오 모니터 연결
• 15~20피트(약 5~6미터) 이상의 긴 케이블 런
• 라이브 사운드 — PA 시스템, 스테이지 박스, FOH 연결
• 아웃보드 장비의 XLR 입출력 연결 (컴프레서, 프리앰프, EQ)

TRS: 만능 케이블의 대명사

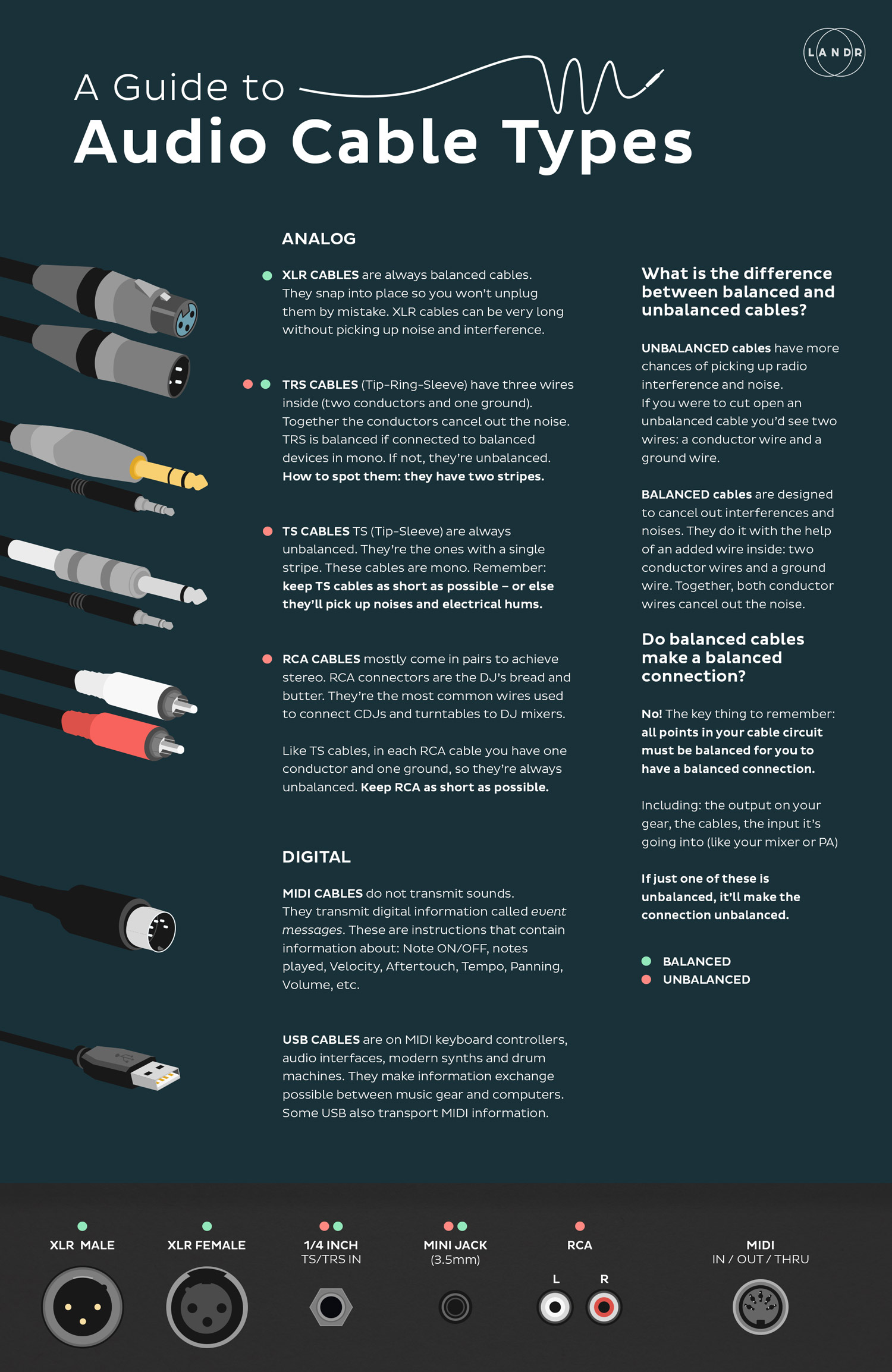

TRS는 Tip-Ring-Sleeve의 약자로, 1/4인치(6.35mm) 커넥터의 세 구간을 가리킵니다. 두 개의 검은 절연 띠로 구분되어 있습니다. LANDR의 케이블 가이드에서 적절히 표현했듯이, TRS 케이블은 오디오 세계의 “카멜레온”입니다 — 연결 방식에 따라 밸런스드 모노 신호를 전달할 수도 있고, 언밸런스드 스테레오 신호를 전달할 수도 있습니다.

밸런스드 모드(스튜디오에서 가장 일반적)에서는 팁이 핫, 링이 콜드, 슬리브가 그라운드를 담당합니다 — XLR과 정확히 같은 구조이며, 물리적 형태만 다를 뿐입니다. 따라서 밸런스드 연결에 사용할 때 1/4인치 TRS 케이블은 XLR과 동일한 노이즈 리젝션 성능을 제공합니다.

스테레오 모드(헤드폰, AUX 센드)에서는 팁이 왼쪽 오디오, 링이 오른쪽 오디오, 슬리브가 공유 그라운드 역할을 합니다.

TRS를 사용해야 하는 경우:

• 스튜디오 모니터 연결 (대부분의 오디오 인터페이스가 밸런스드 TRS 출력)
• 헤드폰 연결 (스테레오 TRS)
• 믹싱 콘솔의 인서트 케이블 (TRS Y-케이블: 팁 = 센드, 링 = 리턴)
• 1/4인치 잭이 있는 아웃보드 장비와의 밸런스드 연결
• 인터페이스 출력에서 모니터 컨트롤러 입력 연결

TS: 악기 전용 케이블

TS는 Tip-Sleeve의 약자입니다 — 단 두 개의 도체만 있고 링이 없습니다. 커넥터의 검은 띠 개수로 TRS와 구별할 수 있습니다: TS는 한 개, TRS는 두 개입니다. 이 단순한 구조는 TS 케이블이 언밸런스드라는 것을 의미합니다: 하나의 와이어가 신호를, 다른 하나가 그라운드를 담당하며, 노이즈 제거 메커니즘은 없습니다.

그렇다고 TS 케이블이 나쁜 것은 절대 아닙니다. 특정 용도를 위해 설계되었고, 그 한계를 존중하는 한 훌륭하게 제 역할을 합니다.

TS를 사용해야 하는 경우:

• 일렉트릭 기타, 베이스에서 앰프 또는 페달보드 연결
• 기타 페달 간 인터커넥트
• 언밸런스드 출력을 가진 신디사이저, 키보드
• 15~20피트(약 5~6미터) 이내의 짧은 케이블 런
• TS 잭만 있는 장비 간 라인 레벨 연결

밸런스드 vs. 언밸런스드: 왜 중요한가

이 부분에서 많은 초보자분들이 어려움을 느끼지만, 실제로는 생각보다 간단합니다 — 그리고 이것을 이해하면 원인 모를 험(hum)과 버즈(buzz)를 잡느라 몇 시간씩 허비하는 일이 사라집니다.

언밸런스드 케이블(TS, RCA)은 두 개의 도체를 사용합니다: 신호와 그라운드. 그라운드 와이어가 간섭에 대한 쉴드 역할도 겸합니다. 문제는 이 쉴드가 완벽하지 않다는 점입니다. 케이블이 길어질수록 안테나처럼 작동하여 전원 케이블, 디머 스위치, 컴퓨터 모니터 등 주변의 모든 전자 장비에서 발생하는 전자기 간섭을 포집합니다. Hosa Technology에 따르면, 언밸런스드 케이블은 청취 가능한 노이즈 문제를 피하기 위해 15~20피트(약 5~6미터) 이내로 유지해야 합니다.

밸런스드 케이블(XLR, TRS)은 세 개의 도체를 사용합니다. 신호는 두 개의 와이어를 통해 서로 반대 극성의 미러 이미지로 전송됩니다. 수신 장비에서 콜드 신호의 위상을 뒤집어 핫 신호와 합치면, 도중에 포집된 노이즈는 — 두 와이어에 동일하게 나타나므로 — 스스로 상쇄됩니다. 이것이 커먼 모드 리젝션이며, 프로페셔널 스튜디오와 라이브 공연장에서 XLR 케이블을 수백 피트에 걸쳐 운용하면서도 노이즈 제로를 유지하는 이유입니다.

실전 요약: 케이블 길이가 6피트(약 2미터) 이내라면 밸런스드와 언밸런스드의 차이를 체감하기 어렵습니다. 하지만 책상에서 모니터 스탠드까지, 또는 벽면 패널에서 보컬 부스의 마이크까지 케이블을 늘리기 시작하면 — 밸런스드 케이블은 필수가 됩니다.

케이블 길이: 소리를 조용히 죽이는 요인

케이블 길이는 대부분의 사람들이 생각하는 것보다 훨씬 중요합니다. 특히 언밸런스드 연결에서 그렇습니다. 수많은 스튜디오를 구축하면서 사용해 온 간단명료한 가이드라인을 공유하겠습니다:

• 6피트(2미터) 이내: TS든 TRS든 어느 쪽이든 괜찮습니다. 이 거리에서는 신호 열화와 노이즈 포집이 무시할 수준입니다.
• 6~20피트(2~6미터): TRS(밸런스드)를 권장합니다. 조용한 환경에서는 TS도 작동하겠지만, 한계선에 가깝습니다.
• 20피트(6미터) 이상: 반드시 밸런스드(XLR 또는 TRS). 이 길이에서 언밸런스드 케이블을 사용하는 것은 — 특히 전원 케이블, 조명, 컴퓨터 장비 근처에서는 — 문제를 자초하는 것입니다.
• 50피트(15미터) 이상: XLR을 강력히 권장합니다. 락킹 커넥터가 사고를 방지하고, 이 거리의 인프라 표준은 XLR입니다.

수십 년간의 스튜디오 배선 경험에서 드리는 팁: 항상 필요하다고 생각하는 것보다 약간 긴 케이블을 구매하십시오. 너무 짧은 케이블은 커넥터에 장력을 가하는 어색한 라우팅을 강제하고, 나중에 구성을 변경할 때 악몽이 됩니다. 2~3피트의 여유분은 항상 그 값어치를 합니다.

실전 스튜디오 시나리오: 상황별 올바른 케이블 선택

이론은 이 정도로 충분합니다. 실전으로 넘어가겠습니다. 가장 일반적인 스튜디오 셋업에서 어떤 케이블을 사용해야 하는지 정리합니다.

홈 프로듀서 셋업

오디오 인터페이스 → 스튜디오 모니터: TRS to TRS (밸런스드 1/4인치). Focusrite Scarlett 시리즈, Universal Audio Volt, Audient iD 시리즈 같은 대부분의 인터페이스는 밸런스드 TRS 출력을 제공합니다. Yamaha HS5/HS7, KRK Rokit, Adam Audio T 시리즈 같은 모니터들은 보통 TRS와 XLR 모두 받아들입니다. 이 환경에서는 케이블 런이 짧고(보통 1~2미터) TRS 케이블이 XLR보다 저렴하고 라우팅이 쉬우므로 TRS가 가장 실용적입니다.

마이크 → 인터페이스: XLR to XLR. 항상. 3피트짜리 $50 다이내믹 마이크라도 XLR을 사용하십시오. 마이크는 극도로 낮은 레벨의 신호를 출력하여 간섭에 매우 취약하며, 콘덴서 마이크는 XLR 케이블을 통해 전달되는 팬텀 파워(+48V)가 필요합니다.

기타 → 인터페이스: TS to TS (표준 악기 케이블). 인터페이스의 Hi-Z 또는 악기 입력에 연결합니다. 최상의 결과를 위해 케이블을 15피트(약 5미터) 이내로 유지하십시오.

프로페셔널 스튜디오 셋업

프로페셔널 환경에서는 XLR이 지배적입니다. 마이크, 아웃보드 프리앰프, 컴프레서, 패치베이가 일반적으로 XLR로 상호 연결되어 긴 케이블 런에서 최대한의 노이즈 리젝션을 확보합니다. 잘 설계된 스튜디오에서는 XLR이 월 플레이트와 컨듀잇을 통해 라이브 룸에서 컨트롤 룸까지 — 때로는 50피트(약 15미터) 이상 — 구조적으로 배선됩니다.

TRS는 패치베이(TT 또는 1/4인치), 콘솔의 인서트 포인트, 그리고 가까이 배치된 아웃보드 장비 간 연결에 활용됩니다. 일부 엔지니어는 XLR이 가능한 상황에서도 모니터 연결에 TRS를 선호하는데, 좁은 랙 공간에서 작은 커넥터가 관리하기 더 수월하기 때문입니다.

라이브 공연 셋업

무대 위에서 XLR은 왕입니다. 락킹 커넥터 덕분에 공연자가 움직이거나 케이블이 밟혀도 실수로 빠지지 않습니다. 모든 마이크는 XLR로 스테이지 박스에 연결되고, 스테이지 박스에서 밸런스드 신호가 스네이크(멀티 채널 XLR 번들)를 통해 FOH 콘솔까지 전달됩니다. 기타리스트와 베이시스트는 TS 케이블로 앰프나 페달보드에 연결하고, DI 박스가 언밸런스드 신호를 밸런스드 XLR로 변환하여 믹싱 보드까지 장거리 전송합니다.

DI 박스: 언밸런스드와 밸런스드 세계의 다리

기타를 긴 TS 케이블로 직접 믹싱 콘솔에 연결해 본 경험이 있다면, 언밸런스드 신호를 장거리로 전송할 때 발생하는 험과 버즈를 경험하셨을 겁니다. 해결책은 DI(Direct Injection) 박스입니다.

DI 박스는 언밸런스드 TS 입력을 받아 밸런스드 XLR 출력으로 변환합니다. 일반적으로 임피던스 매칭과 그라운드 루프 험을 제거하는 그라운드 리프트 스위치도 제공합니다. 베이스 기타를 인터페이스에 직접 녹음하거나 키보드 신호를 30미터 떨어진 PA 시스템으로 보낼 때, DI 박스는 최고의 동반자입니다.

액티브 DI 박스(배터리 또는 팬텀 파워 구동)는 패시브 픽업(대부분의 일렉트릭 기타)과 잘 맞고, 패시브 DI 박스는 키보드와 액티브 베이스 같은 고출력 소스를 무리 없이 처리합니다.

케이블 품질: 실제로 중요한 것과 아닌 것

솔직히 말씀드리겠습니다: “프리미엄 케이블” 시장은 과대 광고가 넘쳐납니다. 프로 수준의 결과를 얻기 위해 8만 원짜리 금도금 무산소 구리 부티크 케이블이 필요한 것은 아닙니다. 하지만 아무 마켓플레이스에서 찾은 최저가 케이블을 사는 것도 피해야 합니다.

케이블 품질에서 실제로 중요한 요소들입니다:

• 커넥터: Neutrik 커넥터가 업계 표준인 데는 이유가 있습니다. 수천 번의 삽입을 견디도록 설계되었고 견고한 스트레인 릴리프를 갖추고 있습니다. Rean(Neutrik의 보급형 라인)도 홈 스튜디오에는 충분히 훌륭합니다.
• 쉴딩: 브레이디드 또는 콤비네이션 쉴딩(브레이디드 + 포일)을 찾으십시오. 저가 케이블은 스파이럴 쉴딩을 사용하는 경우가 많은데, 케이블이 반복적으로 구부러지면 갭이 발생할 수 있습니다.
• 와이어 게이지: 악기 케이블의 경우 20 AWG가 표준입니다. 스피커 케이블(악기 케이블과 다릅니다!)은 긴 런에 16 또는 14 AWG를 권장합니다.
• 유연성: 너무 뻣뻣한 케이블은 커넥터 접합부에서 내부 단선이 발생합니다. 좋은 케이블은 추운 환경에서도 유연성을 유지합니다.

신뢰하고 사용하는 브랜드: Mogami, Canare, Hosa가 보급형부터 프로페셔널까지 모든 범위를 커버합니다. Mogami Gold는 크리티컬 패스(마이크, 모니터 연결)의 스튜디오 표준입니다. Hosa Pro는 일반적인 스튜디오 배선에 탁월한 가성비를 제공합니다. Canare는 전 세계 대부분의 방송 스튜디오에서 사용되는 케이블입니다.

오디오를 망치는 흔한 실수들

거의 30년간 스튜디오를 구축하고 관리하면서 반복적으로 목격하는 실수들입니다:

• 모니터 연결에 TS 케이블 사용. 모니터에 밸런스드 입력이 있는 이유가 있습니다. TS 케이블을 사용하면 6dB의 노이즈 리젝션을 포기하고 잠재적인 그라운드 루프를 초래합니다. TRS 또는 XLR을 사용하십시오.
• 전원 케이블과 나란히 언밸런스드 케이블 배선. AC 전원 케이블은 60Hz(일부 국가에서는 50Hz)의 전자기장을 방사합니다. 전원 케이블 옆에 놓인 언밸런스드 오디오 케이블은 그 험을 포집합니다. 전원 케이블과는 90도 각도로 교차시키고 최소 30cm의 간격을 유지하십시오.
• 악기 케이블을 스피커 케이블로 사용. 악기 케이블(쉴드, 얇은 게이지)은 스피커 케이블이 아닙니다. 스피커 케이블은 앰프의 높은 전류를 처리하기 위해 더 굵은 와이어(낮은 게이지)가 필요합니다. 악기 케이블을 스피커에 사용하면 장비 손상과 끔찍한 사운드의 원인이 됩니다.
• 케이블 관리 무시. 엉킨 케이블은 크로스토크를 발생시키고, 문제 해결을 불가능하게 만들며, 결국 스트레스로 인한 내부 단선을 초래합니다. 벨크로 타이, 케이블 트레이, 라벨링된 연결은 몇 시간의 좌절을 예방합니다.
• TRS를 TS 잭에 연결 (또는 그 반대). TRS 케이블을 TS 잭에 꽂으면 보통 작동은 하지만 링이 슬리브에 쇼트되어 신호 손실이나 왜곡이 발생할 수 있습니다. 커넥터를 정확히 파악하고 올바르게 매칭하십시오.

빠른 참조: 오디오 케이블 가이드 XLR TRS TS 한눈에 보기

스튜디오 배선 시 빠르게 참고할 수 있는 요약입니다:

• XLR: 밸런스드, 3핀, 락킹. 마이크, 장거리 케이블 런, 라이브 사운드, 프로페셔널 스튜디오 연결에 사용. 200피트 이상에서도 노이즈 없이 전송 가능.
• TRS (1/4인치): 밸런스드 모노 또는 언밸런스드 스테레오, 3도체. 스튜디오 모니터, 헤드폰, 인서트 케이블, 밸런스드 아웃보드 장비 연결에 사용.
• TS (1/4인치): 언밸런스드, 2도체. 일렉트릭 기타, 베이스, 신디사이저, 15~20피트 이내의 짧은 케이블 런에 사용.

황금 법칙: 가능한 한 밸런스드 케이블을 사용하고, 특히 6피트(2미터) 이상의 런에서는 반드시 밸런스드를 사용하십시오. 장비가 언밸런스드 연결만 지원하는 경우 케이블을 짧게 유지하고 전원 소스에서 멀리 배치하십시오. 확신이 없을 때는 XLR이 거의 항상 정답입니다.

마이크, 프리앰프, 플러그인에 수백만 원을 투자하면서 그것들을 연결하는 케이블은 완전히 무시하는 프로듀서를 너무 많이 봤습니다. 진실은, 올바른 케이블을 사용한 20만 원짜리 마이크가 잘못된 케이블을 사용한 200만 원짜리 마이크보다 매번 더 좋은 결과를 낸다는 것입니다. 케이블을 제대로 잡으면 시그널 체인의 모든 장비가 제 역할을 다할 수 있게 됩니다.

---

---
